ユニポーラステッピングモータードライバTB67S158NG用ピッチ変換基板

ユニポーラステッピングモータードライバTB67S158NG用ピッチ変換基板

Physical (worldwide shipping)

BuyeePurchase via Buyee
Buyee is a third party service for shipping your items globally. Read More
  • Physical (direct)
    基板単品
    Ships within 7 days
    700 JPY
  • Physical (direct)
    部品セット
    Ships within 7 days
    1 left in stock
    1,000 JPY
  • Physical (direct)
    部品実装済み
    Ships within 7 days
    1 left in stock
    1,500 JPY

Physical (ship to Japan)

  • Physical (direct)
    基板単品
    Ships within 7 days
    700 JPY
  • Physical (direct)
    部品セット
    Ships within 7 days
    1 left in stock
    1,000 JPY
  • Physical (direct)
    部品実装済み
    Ships within 7 days
    1 left in stock
    1,500 JPY

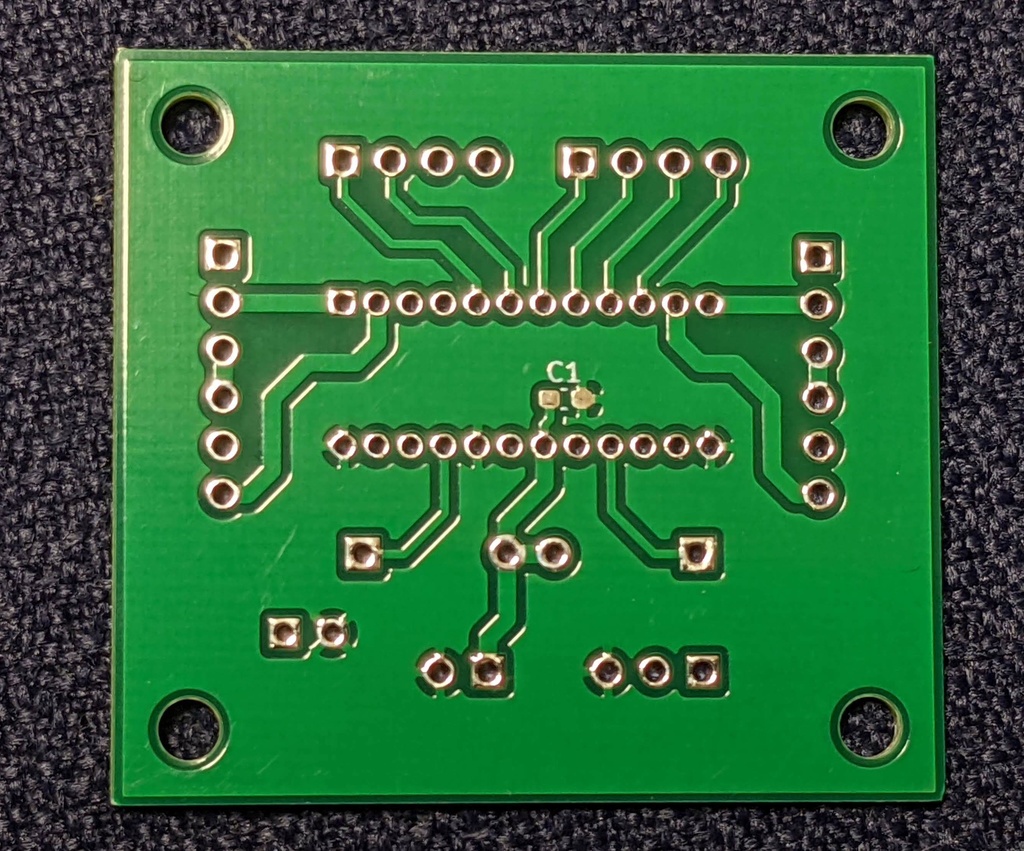

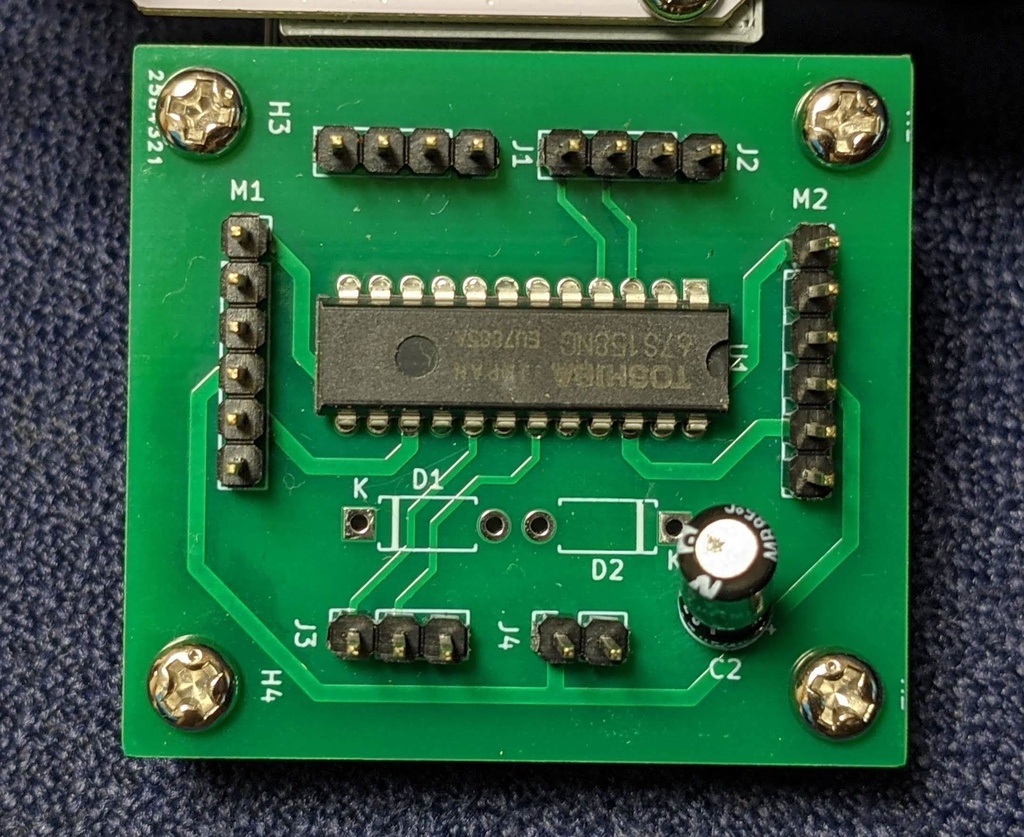

ステッピングモータードライバIC「TB67S158NG」用のプリント基板です。このICはピン間が1.778mmですのでブレッドボードやユニバーサル基板に挿せません。本商品は、このICを標準的な2.54mmピッチのコネクタ(ピンヘッダあるいはピンソケット)で接続できるようにします。マイコンを本商品に接続すればステッピングモーターを自在に回せます。 本商品にはTB67S158NGの他にも、バイパスコンデンサ(1608サイズのチップコンデンサ)と電解コンデンサ、オプションで電圧制限用のツェナーダイオードを実装することができます。3枚目の写真は実際に部品を実装した様子です。四隅にM3ネジ用の穴があります。 4枚目の写真はプリント基板の回路図です。参考にどうぞ。 TB67S158NGは秋月電子通商で購入可能です。 https://akizukidenshi.com/catalog/g/gI-14832/ このモータードライバで駆動できるステッピングモーターには例えば「SPG27-1101」があります。こちらも秋月電子通商で購入可能です(2021年12月15日現在)。 https://akizukidenshi.com/catalog/g/gP-11839/ ハチロクテックオリジナル商品です。型番 X86-TB67S158NG-1
